Система керування механізмом переміщення тигля установки для вирощування кристалів методом Бріджмена
СУПТ-1АС

СУПТ-1АС

Для якісного поліпшення керування швидкістю переміщення тигля був застосований електропривід на основі трифазного асинхронного двигуна з короткозамкненим ротором на напругу 380В, потужністю 180Вт, в якому застосовано мікропроцесорний частотний перетворювач з векторним керуванням двигуном виробництва фірми Lenze, Німеччина.

Такий електропривод дозволив:

  • значно скоротити енергоспоживання та габарити;
  • повністю позбутися проблем, пов’язаних з експлуатацією двигунів постійного струму;
  • Забезпечити необхідну високу стабільність швидкості обертання двигуна на малих швидкостях, так як частотний перетворювач стабілізує момент на валу двигуна;
  • з високою точністю встановлювати частоту обертання валу двигуна, задаючи її як програмно, і ручними органами управління.

Широкі програмні можливості частотного перетворювача дозволили зробити процес управління швидкістю переміщення тигля більш функціональним, простим та надійним.

Наявність аналогового і дискретного виходів у поєднанні з п’ятиканальним цифровим вимірювачем дозволило легко організувати цифрову індикацію частоти обертання електродвигуна, а отже зробило процес управління швидкістю наочнішим.

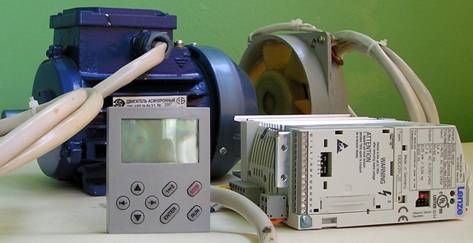

До складу системи управління входять:

  • асинхронний двигун змінного струму АІР - 56 В4У3, номінальною потужністю 0,18 кВт;
  • пультовий вентилятор;
  • екрановані з’єднувальні кабелі для підключення електродвигуна та вентилятора;
  • панель керування E82ZBC;
  • перетворювач частоти «8200 Vector» E82EV251K2C з модулем входів – виході “Standard” E82ZAFSC.

Перетворювач частоти «8200 Vector» з панеллю управління монтується вертикально всередині пульта управління відповідно до вимог, викладених в інструкціях виробника. Електродвигун із вентилятором примусового охолодження монтуються безпосередньо на механізмі переміщення.

Основні технічні дані та характеристики:

Напруга живлення системи, В: 220+22-33
Тип двигуна: 0,18кВт; 3х380VAC; Іном=0,63А; n=1350об/хв
Частота напруги живлення системи, Гц: 50 ± 1
Споживаний струм, А: ≤3,4
Вихідний струм перетворювача частоти, А: ≤,7
Ударний вихідний струм перетворювача (≤60с), А: 2,5
Метод керування: Векторне управління
Частота перетворення, кГц: 2, 4 ,8, 16
Максимальний крутний момент: 1,8×Мном до 60 с
Мінімальна вихідна частота, Гц: 1,0 (0÷Мном)
Мін. частота обертання електродвигуна, об/хв: 30
Діапазон налаштувань: 1:50 (щодо 50Гц)
Точність підтримання частоти, %: 0,5 (в діапазоні 3÷0Гц)
Плавність керування, Гц: ± 0,1 (в діапазоні 3÷50Гц)
Точність цифрового завдання уставки вихідної частоти, Гц: ± 0,005
Лінійність аналогового завдання вихідної частоти, %: ± 0,5 (сигнал 5В или 10В)
Клас захисту: IP20
Захист: Коротке замикання, замикання на землю, підвищення напруги
