РПМ-Т 2.9
Цифровий пристрій програмного регулювання РПМ-Т 2.9 (регулятор) призначений для прецизійного регулювання температури об’єктів різного класу за програмою з 9 лінійних ділянок.
Регулятор є електронним мікропроцесорним одноканальним приладом із фазоімпульсним виходом та цифровою індикацією.
Регулятор забезпечує:
- запис заданих та поточних параметрів в енергонезалежну електронну пам’ять;
- можливість оперативного впливу на режими роботи;
- цифрову компенсацію температури холодних спаїв;
- безпечний перехід з ручного режиму роботи на автоматичний;
- контроль термоперетворювача та видачу аварійного сигналу у разі його обриву.
Зв’язок регулятора з іншими пристроями автоматичного регулювання може здійснюватися за допомогою аналогових і дискретних сигналів, у тому числі через послідовний порт.
Регулятор виготовлений у щитовому виконанні.
Перелік функцій, які виконує регулятор
- формування П, ПІ, ПД і ПІД - законів регулювання;
- формування програмного завдання як відрізків лінійної функції часу;
- ручне керування вихідним сигналом регулятора;
- безпечне перемикання управління з ручного режиму на автоматичний режим;
- діагностика помилок по цифровому дисплею;
- цифрова індикація режимів та параметрів налаштування регулятора.
Технічні дані регулятора температури
| 1 | Електроживлення регулятора: | |
| Напруга, В | 220+10%-15% | |
| Частота, Гц | 50±1;60±1 | |
| 2 | Потужність, ВА, не більше: | 15 |
| 3 | Тип датчика | термоелектричний перетворювач ТВР* |
| 4 | Діапазон зміни завдання, °C | 0-1800 |
| 5 | Дискретність встановлення завдання, °C | 1,0 |
| 6 | Роздільна здатність, °C | 0,1 |
| 7 | Вихідні сигнали постійного струму | ФІ |
| 8 | Закони регулювання | П, ПД, ПІ, ПІД |
| 9 | Коефіцієнт пропорційності | 1 – 999 |
| 10 | Постійна часу інтегрування, с | 0 – 9999 |
| 11 | Постійна часу диференціювання, с | 0 – 100 |
| 12 | Індикація на дисплеї: | |
| а) у режимі "АВТ." |
| |
| б) у режимі "РУЧ." |
| |
| 13 | Кількість участків програми | 9 |
| 14 | Цикл регулювання, мс | 20-9999 |
| 15 | Вихідний сигнал | ФІ |
* - або будь-яка стандартна термопара на замовлення.

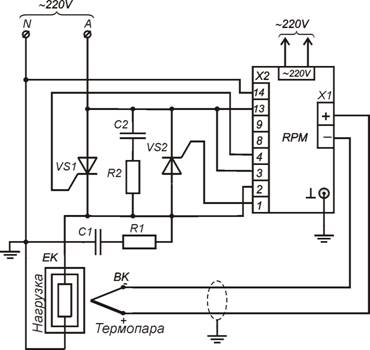

Схема підключення регулятора РПМ-Т 2.9
Тиристори VS1 і VS2 силового тиристорного блоку повинні бути розраховані на відповідний струм навантаження, враховуючи, що при повітряному охолодженні максимальний робочий струм, що протікає через тиристори, не повинен перевищувати 60% максимального довідкового струму.
Елементи захисних RC-ланцюгів мають такі номінали: C1, C2 – 0,47мкФ, 630В; R1, R2 - 10Ом, 25Вт.
Термопара ВК, яка встановлюється в безпосередній близькості від нагрівача ЄК, підключається до вхідних клем регулятора. Залежно від змін величини термо-е.д.с. регулятор керує кутом відкриття тиристорів VS1 та VS2 відповідно до заданої програми процесу.
При необхідності керування напругою на нагрівальному елементі через силовий трансформатор первинна обмотка його підключається замість активного нагрівача ЕК.
