РТП-9

Цифровий регулятор РТП-9 є електронним мікропроцесорним одноканальним приладом з фазоімпульсним виходом та цифровою індикацією, призначений для прецизійного автоматичного регулювання температури в об’єктах різного класу за програмою з 9 лінійних ділянок.

Перелік функцій, які виконує регулятор:

• індикація режимів роботи регулятора;
• вимірювання та індикація температури за сигналами одного термоелектричного перетворювача (термопари);
• автоматична компенсація термо-е.д.с. холодного спаю термопари;
• формування програмного завдання у вигляді довільної лінійної функції часу, що складається з дев’яти ділянок
• цифрова індикація помилки управління;;
• формування “ПІД”, “ПІ”, “ПД”, “П” законів регулювання (вибирається користувачем);
• формування вихідного імпульсного сигналу для керування силовим тиристорним модулем;
• обмеження максимальної потужності у навантаженні за допомогою обмеження кута відкривання тиристорів модуля;
• можливість оперативного впливу на режими роботи;
• безпечний перехід з «ручного» режиму роботи в «автоматичний» режим;
• індикація обриву термопари з автоматичним перемиканням у «ручний» режим керування;
• гальванічне поділ входу та виходу.

Технічні дані регулятора температури:

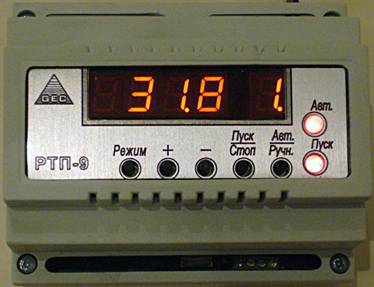

Регулятор виконаний у закритому корпусі з удароміцного полістиролу, на передній панелі якого знаходяться 5-ти розрядний LED-дисплей, органи управління та програмування. На верхньому та нижньому торцях регулятора знаходяться клеми для підключення вхідних та вихідних електричних ціпей, а також живлення приладу.

Регулятор виготовлений для монтажу DIN-рейку.

Схема підключення регулятора РТП-9
